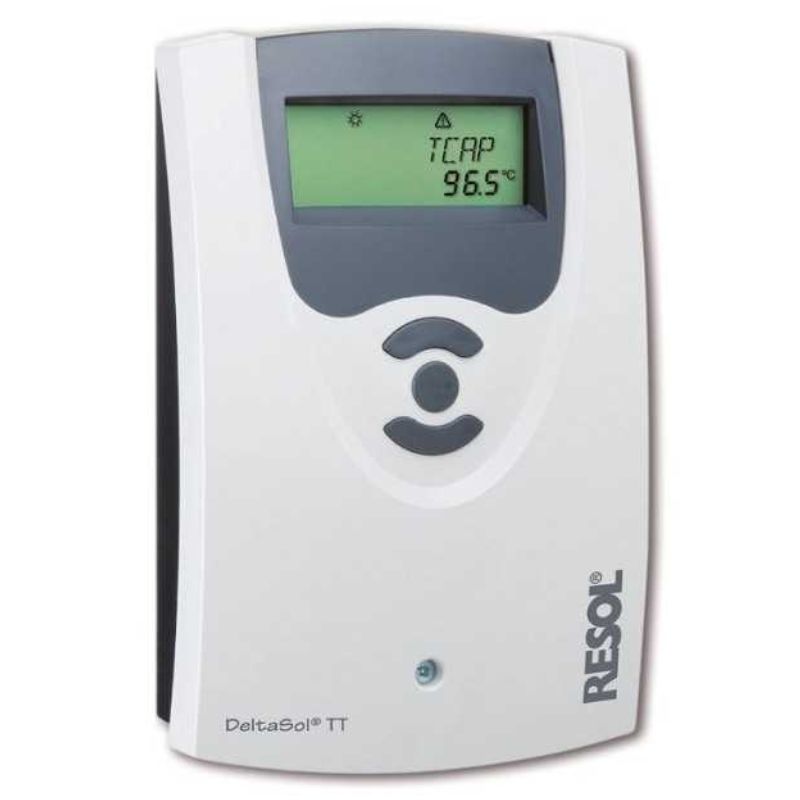

Controlador de carga solar Escosol Deltasol TT para aplicações térmicas em 4 sistemas: 3 sensores + 2 relés

Controlador de carga solar Escosol Deltasol TT para aplicações térmicas em 4 sistemas: 3 sensores + 2 relés

O DeltaSol TT está otimizado para sistemas solares e de aquecimento de pequena e média dimensão, bem como para sistemas térmicos. O controlador inclui relés, um semicondutor e outros relés de alta potência ligados a um aquecedor elétrico de 3,6 kW (230 V~). O DeltaSol TT controla o aquecedor elétrico de reserva, um depósito de água quente sanitária e as funções de tempo e temperatura.

Proporciona um maior conforto com uma função de aquecimento rápido. Um comando remoto com indicador LED integrado (RESOL RCTT), ligado ao controlador de cabo de média dimensão, permite ativar e desativar a função de aquecimento de forma rápida e remota. Ligação direta a um aquecedor auxiliar elétrico de 3,6 kW (230 V~)
3 elementos para sensores de temperatura Pt1000
1 saída PWM para controlo de velocidade de bombas de alta eficiência
4 sistemas básicos à escolha (entre os dois, sistemas térmicos)
Controlo do aquecedor auxiliar elétrico e da função de tempo e temperatura
A função de aquecimento pode ser ativada de forma rápida e remota

Especificações técnicas
Entradas: para 3 sensores de temperatura Pt1000, 1 comando RCTT
Saídas: 1 relé semicondutor, 1 relé de alta potência para aquecedor de imersão, 1 relé PWM
Frequência PWM: 1000 Hz
Tensão PWM: 10,5 V
Potência de saída: 1 (1) A 240 V~ (relé semicondutor) 16 (3) A 240 V~ (relé de alta potência)
Potência total de saída: 1 A 240 V~
Alimentação: 100 … 240 V~ (50 … 60 Hz)
Tipo de ligação: Sim
Standby: 0,52 W
Classe de controlo de temperatura: I
Contribuição para a eficiência energética: 1%
Funcionalidade: Tipo 1.B.C.Y
Relação de tensão transitória: 2,5 kV
Funções: Contador de horas de funcionamento, função de sensor de tubo de vácuo, controlo de velocidade, função de termóstato com temporizador, função ACS com aquecimento rápido
Invólucro: Plástico, PC-ABS e PMMA
Montagem: Parede ou bloco de terminais
Visor: Visor LCD combinando imagens multifunções com pictogramas, um painel de texto de 4 dígitos e 16 segmentos, um painel de 4 dígitos e 7 segmentos e 10 símbolos
Funcionamento: Com 3 teclas frontais
Classe de proteção: IP 20 / DIN EN 60529
Categoria de proteção Proteção: II
Temperatura ambiente: 0 a 40 °C
Índice de contaminação: 2
Dimensões: 172 x 110 x 46 mm
Peso: 330 g
